软管试验机 GB/T23448‑2019 检测项目｜不锈钢编织软管测试设备

卫浴编织软管连接水嘴、角阀、坐便器，一旦出现爆管、接头脱落会造成泡水损失，是卫浴产品的高风险配件。GB/T23448‑2019《卫生洁具 软管》是国内软管生产企业必须遵循的现行国标，里面包含耐压、爆破、压力脉冲、抗拉伸、反复弯曲、耐冷热循环、耐老化等多项强制试验项目。很多软管工厂遇到的实际问题：普通水压试验机只能简单保压，做不了脉冲疲劳、冷热循环；设备参数设置不对，明明自检合格，送到第三方检测机构直接判定不合格，外检反复送样成本很高。

耐压与爆破试验是软管基础安全项目。耐压试验，按照标准施加 1.6MPa 压力保压 30s，软管本体、接头位置无渗漏、鼓包；爆破试验匀速升压，记录软管爆破压力，爆破压力需要满足标准低限值，不能出现接头先脱落的失效模式。实操时升压速率不能过快，升压太快会造成爆破压力读数虚高，得到失真的合格结果。

压力脉冲模拟日常水压波动，验证软管抗交变水压疲劳性能。脉冲试验机按规定压力区间完成上万次循环，试验结束软管不得开裂渗漏；很多简易设备没有闭环脉冲控制系统，只做静态保压，无法模拟真实生活中水压忽高忽低，筛查不出疲劳失效隐患。抗拉伸试验考核软管接头与管体的结合强度，不锈钢编织软管拉拔力有低限值，试验过程接头不允许脱离管体，避免安装拉扯后接头脱落漏水。

反复弯曲试验，将软管按小弯曲半径反复弯折，核查管体是否开裂、编织层断裂、接头位置漏水，重点模拟安装时弯折、后期使用晃动工况；部分 PVC 软管抗弯曲性能偏弱，此项不合格率较高。

耐冷热循环属于很多中小工厂容易忽略的关键项目，也是型式检验必做项。按照 GB/T23448‑2019 要求，试验压力 0.4MPa，冷热水交替切换，热水 (70±2)℃，冷水 (15±5)℃，完成 500 次循环，试验结束软管无渗漏损伤。模拟家庭环境冷热水频繁切换，筛查密封圈、内衬管热胀冷缩后的失效风险。耐老化试验，高温环境长时间放置，核查软管老化之后的密封、强度衰减情况，针对橡胶内衬软管，老化后强度下降不能超过规定比例。

现场实操几处高频错误：一，软管夹持太紧，挤压接头造成局部应力，试验中途提前损坏，误判产品不合格；夹持太松样品打滑，拉伸、弯曲试验数据失效。二，脉冲压力上升下降速率不按国标设置，随意调快循环速度，疲劳试验失去参考意义。三，冷热循环水温、压力、循环次数达不到标准，只用常温自来水交替，无法复现高温工况的老化失效。

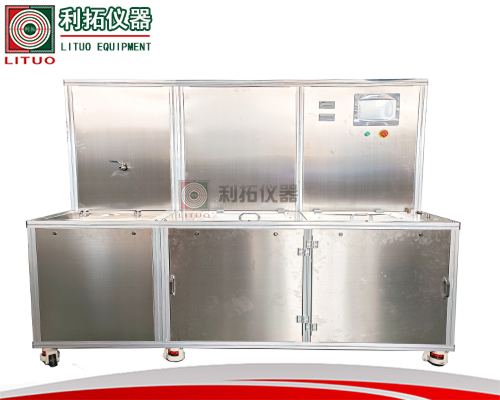

软管试验机分为单工位与多工位机型。单工位适合研发打样、小批量型式试验；多工位可以同时测试多条软管，适合大批量出厂抽检，提升质检效率。选型需要确认设备是否支持：耐压爆破、脉冲压力、拉伸、反复弯曲、冷热循环模块，部分设备需要选配冷热供水单元才可以完成冷热循环项目，采购时要区分标配与选配功能，避免设备买回来缺少关键模块。

小结：软管出厂检验，优先做外观、尺寸、耐压密封；型式检验、新产品定型，需要完成脉冲疲劳、拉伸、反复弯曲、耐冷热循环、耐老化全套项目。严格按照 GB/T23448‑2019 设置压力、温度、循环次数、升降压速率，规范样品夹持安装，内部自检才可以有效筛查爆管、接头脱落等质量隐患，降低售后赔付与市场抽检风险。
