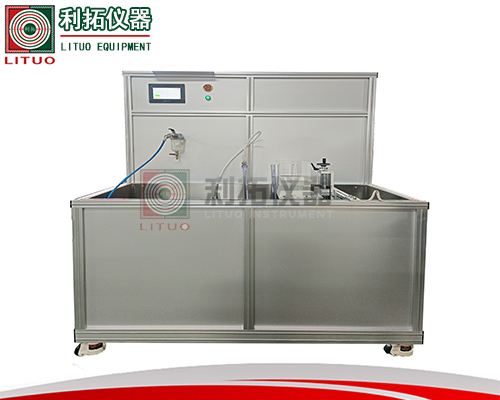

CBMF15 智能马桶防虹吸试验机_智能马桶防虹吸检测设备

CBMF15 智能马桶防虹吸试验机_智能马桶防虹吸检测设备_符合 CBMF15 标准马桶防虹吸测试仪

发布日期：2025-09-01阅读量：522

一、设备用途
CBMF15 智能马桶防虹吸试验机核心功能是依据 CBMF15 行业标准，对智能马桶的防虹吸性能进行精准检测，解决智能马桶生产企业、检测机构对产品防虹吸安全性能无法标准化、量化评估的问题，杜绝因智能马桶防虹吸性能不达标导致的污水倒灌、水质污染等安全隐患，确保产品符合安全使用规范与市场准入要求。该设备可测试的具体性能指标包括：智能马桶防虹吸密封性，即检测在模拟虹吸工况下，智能马桶进水系统与排水系统之间是否存在污水渗漏、倒灌现象；防虹吸压力耐受稳定性，监测在设定负压虹吸压力下，智能马桶防虹吸结构的抗负压能力，判断是否出现结构变形、密封失效等情况；防虹吸响应及时性，记录智能马桶在虹吸风险出现时，防虹吸装置的启动响应时间，评估其快速阻断虹吸的能力；防虹吸性能耐久性，通过多次循环模拟虹吸工况，检测智能马桶防虹吸结构长期使用后的性能衰减情况，判断其使用寿命内的安全稳定性；防虹吸测试数据精度，精准采集测试过程中的压力、流量、时间等关键数据，为智能马桶防虹吸性能的量化评估提供准确依据，助力企业实现产品质量管控与安全性能优化。
二、设备组成
1.机架结构：采用高强度合金钢材焊接成型，整体结构刚性强、抗振动性能优异，可承受测试过程中负压系统产生的压力负荷。机架表面经过防腐蚀喷涂处理，能耐受测试过程中可能接触的水、清洁剂等介质侵蚀，同时合理规划设备各系统安装空间，预留操作通道与观察窗口，便于操作人员安装被测智能马桶、连接管路及监控测试过程，保障设备长期稳定运行。
2.负压发生系统：由真空发生器、负压储罐、精密压力调节阀及管路组成。真空发生器可快速产生符合 CBMF15 标准要求的负压值，为模拟虹吸工况提供稳定负压源；负压储罐能缓冲负压波动，确保测试过程中负压值稳定；精密压力调节阀可精准调节负压压力大小，满足不同测试阶段对负压的差异化需求，实现对虹吸工况的精准模拟。
3.控制系统：搭载工业级 PLC 控制器与中文触摸屏操作界面，支持测试参数（如负压压力值、测试时长、循环次数、报警阈值等）的灵活设定与存储。具备测试过程实时监控功能，可动态显示负压压力曲线、测试时间、运行状态等信息；同时配备异常报警模块，当负压压力超出设定范围、管路出现泄漏或设备故障时，自动发出声光报警并停止测试，保障测试安全与数据可靠性。
4.测量与监测系统：包含高精度负压传感器、流量传感器、液位监测模块及数据采集单元。高精度负压传感器实时采集测试过程中的负压压力值，测量精度符合 CBMF15 标准对防虹吸测试的要求；流量传感器用于监测智能马桶管路是否存在污水倒灌、渗漏的流量信号；液位监测模块可检测模拟污水箱的液位变化，辅助判断防虹吸性能是否达标；数据采集单元将各传感器数据同步传输至控制系统，实现数据的实时分析、记录与报表生成，便于测试结果追溯与分析。
5.模拟管路与密封系统：配备符合智能马桶进水、排水接口规格的模拟管路，以及专用密封连接件。模拟管路可精准还原智能马桶实际使用中的管路连接方式，确保测试环境与实际工况一致；专用密封连接件采用耐老化、高密封性材料制成，用于密封智能马桶与设备管路的连接部位，防止测试过程中出现负压泄漏，避免因密封问题影响测试结果准确性。
6.安全防护系统：包含负压过载保护装置、紧急停止按钮、电气安全防护模块。负压过载保护装置在负压压力超出安全范围时，自动切断负压发生系统电源，防止设备部件损坏；紧急停止按钮可在紧急情况下快速切断设备总电源，保障操作人员安全；电气安全防护模块符合国家电气安全标准，具备漏电保护、过载保护功能，避免电气故障引发安全事故。
三、主要技术参数
1.负压压力调节范围：覆盖 CBMF15 标准规定的智能马桶防虹吸测试所需负压区间，可精准调节并稳定维持设定负压值，满足不同类型智能马桶（如壁挂式、落地式智能马桶）的防虹吸性能检测需求。
2.测试时长设定范围：支持从单次短时间验证测试到长时间耐久性测试的时长设定，可根据 CBMF15 标准要求及客户测试需求，灵活调整测试时长，适配不同场景下的检测任务。
3.循环测试次数：支持 0-9999 次循环测试设定，可实现防虹吸性能的耐久性测试，模拟智能马桶长期使用过程中可能遇到的多次虹吸风险，评估产品长期安全性能。
4.适配智能马桶规格：可适配市场上常见的各类智能马桶产品，包括不同尺寸、不同进水 / 排水接口规格的智能坐便器，通过更换专用模拟管路与密封件，实现快速换型测试，提升设备通用性。
5.数据存储与导出功能：具备大容量数据存储能力，可存储至少上千组测试数据（包含测试参数、压力曲线、测试结果、操作人员信息等）；支持通过 U 盘导出测试数据与报表（格式可选 Excel、PDF），便于数据存档与质量分析。
6.工作环境条件：适应实验室、生产车间等工作环境，工作温度、湿度范围符合工业设备运行要求，对供电电压波动具备一定适应性，在规定环境条件下可连续稳定运行，确保测试不受环境因素干扰。
四、测试 / 工作原理
CBMF15 智能马桶防虹吸试验机基于 CBMF15 标准规定的防虹吸测试原理，通过模拟智能马桶在实际使用中可能遇到的虹吸工况（如排水管道堵塞导致的负压虹吸），评估产品防虹吸结构的安全性。测试前，将被测智能马桶固定在设备机架上，通过模拟管路与密封系统连接设备的负压发生系统、模拟污水箱，确保管路密封无泄漏；随后在控制系统中设定测试参数（如负压压力值、测试时长、循环次数）。
测试启动后，负压发生系统开始工作，通过真空发生器产生负压，并经负压储罐缓冲稳定后，将设定负压压力输送至智能马桶的排水管路，模拟虹吸风险工况。在此过程中，测量系统的负压传感器实时监测负压压力值，确保压力稳定在设定范围内；流量传感器与液位监测模块同步监测智能马桶管路是否存在污水倒灌、渗漏现象。若智能马桶防虹吸性能达标，防虹吸装置会快速阻断虹吸通道，流量传感器与液位监测模块无异常信号；若防虹吸性能不达标，出现污水倒灌或渗漏，流量传感器会捕捉到异常流量信号，液位监测模块也会显示模拟污水箱液位变化，控制系统立即发出报警并记录异常数据。
当单次测试达到设定时长或循环测试完成后，设备自动停止负压发生系统，生成测试报告，清晰呈现测试参数、压力曲线、测试结果（合格 / 不合格）及异常数据（若有），为智能马桶防虹吸性能评估提供科学、准确的依据。
五、应用场景
（一）智能马桶生产厂家
1.成品出厂质量检验：在智能马桶生产线末端或成品仓库，利用 CBMF15 智能马桶防虹吸试验机对每批次产品进行抽样或全检，确保出厂产品的防虹吸性能符合 CBMF15 标准与企业质量要求，避免因防虹吸性能不达标导致的用户投诉、产品召回，维护品牌声誉。
2.研发阶段性能验证：在新型智能马桶研发过程中，通过该设备对产品防虹吸结构设计（如防虹吸阀、单向阀结构）进行性能验证，通过调整设计参数并反复测试，优化防虹吸结构的密封性与稳定性，缩短研发周期，降低研发风险，确保新产品具备可靠的防虹吸安全性能。
3.供应链质量管控：对智能马桶核心部件（如进水阀、排水阀）供应商提供的部件进行防虹吸性能检测，验证部件是否符合企业采购标准，从源头把控产品质量，避免因部件质量问题影响整机制品的防虹吸性能。
（二）第三方质检机构
1.产品认证检测：作为 CBMF15 标准指定的防虹吸性能检测设备，为智能马桶生产企业提供产品认证检测服务，依据标准对送检产品进行防虹吸性能测试，出具具有法律效力的检测报告，助力企业获得市场准入资格（如节水认证、安全认证）。
2.市场监管抽查：接受市场监管部门委托，对市场流通的智能马桶产品进行防虹吸性能抽样检测，依据检测结果判断产品是否符合安全标准，为市场监管部门打击不合格产品、规范市场秩序提供技术支撑，保障消费者使用安全。
3.委托检测服务：为经销商、电商平台等客户提供委托检测服务，对其采购的智能马桶产品进行防虹吸性能检测，出具客观、公正的检测报告，帮助客户规避采购风险，确保所售产品符合安全要求。
（三）科研单位与行业协会
1.技术研究与标准优化：科研单位可借助该设备开展智能马桶防虹吸技术研究，如新型防虹吸材料性能测试、防虹吸结构创新设计验证等，探索提升智能马桶防虹吸性能的新技术路径；同时可通过大量测试数据，为 CBMF15 标准的修订与优化提供实验依据，推动行业标准升级。
2.行业质量评估与培训：行业协会可利用该设备开展智能马桶防虹吸性能行业质量评比活动，通过统一标准测试，客观评估各企业产品质量水平，引导行业重视防虹吸安全性能；同时可将设备作为培训教具，为行业技术人员提供防虹吸测试技术培训，提升行业整体检测能力与技术水平。
六、操作注意事项
1.设备启动前检查：每次启动设备前，需完成以下检查：①检查模拟管路与密封连接件是否完好，无老化、破损；②确认智能马桶与设备管路连接牢固、密封良好，无松动或泄漏；③检查负压传感器、流量传感器的校准有效期，确保测量精度达标；④查看负压储罐、模拟污水箱的清洁度，避免杂质堵塞管路；⑤检查电气线路连接是否正常，紧急停止按钮、报警装置是否灵敏有效，确保设备无安全隐患后方可启动。
2.被测产品安装规范：安装智能马桶时，需根据产品规格选择适配的模拟管路与密封件，确保管路接口对齐、无强制安装应力；固定智能马桶时，需使用专用夹具确保产品稳固，避免测试过程中产品移位导致管路密封失效；安装完成后，需进行负压泄漏测试（短时间施加低负压），确认无泄漏后方可开始正式测试。
3.测试过程监控与操作规范：测试过程中，操作人员需全程在岗，密切关注触摸屏显示的负压压力曲线、运行状态及报警信息，若出现负压压力骤降 / 骤升、报警灯亮起或设备异响，需立即按下紧急停止按钮，排查故障（如管路泄漏、负压系统故障），待故障排除并重新确认设备正常后，方可重新启动测试；严禁在无人监控或设备异常状态下继续测试，避免设备损坏或测试数据失真。
4.设备维护保养：①定期（建议每月）清洁模拟管路、密封连接件及负压储罐，去除内部杂质、水垢，防止管路堵塞；②每季度检查负压传感器、流量传感器的测量精度，若超出误差范围，需及时送校或更换；③定期（建议每半年）检查负压发生系统的真空发生器、管路接头，更换老化的密封垫片，确保负压系统密封性；④长期不使用设备时，需排空模拟污水箱内的积水，清洁设备表面与内部管路，断开电源并覆盖防尘罩，做好防潮、防尘保护。
5.操作人员资质与安全防护：操作人员需经过专业培训，熟悉 CBMF15 标准要求、设备工作原理及操作流程，考核合格后方可上岗；操作过程中需穿戴防滑鞋、防护手套，避免因地面水渍滑倒或管路接口划伤；严禁擅自修改测试参数、拆卸设备安全防护装置或在设备运行时打开防护门，确保操作安全与设备正常运行。
